Costruzione di finestre
Installazione pre-muro (Klima Konform)
Con il sistema COMPACFOAM Klima Konform, i serramenti possono essere installati nello strato isolante (ETICS) senza ponti termici. Ciò significa che i serramenti si spostano all’esterno dell’isolamento termico.
Questo metodo è chiamato installazione pre-murale. L’installazione nel livello di isolamento presenta diversi vantaggi. In primo luogo, l’aspetto estetico è migliore e porta più luce negli ambienti. L’energia solare acquisita in questo modo porta a guadagni di calore solare e migliora il bilancio energetico dell’edificio. Inoltre, le curve isotermiche nel passaggio tra finestra e parete sono influenzate positivamente.
Economico e sicuro
Dettagli
collegamento laterale
collegamento inferiore
Tolleranza
Lunghezza: +5/-0 mm, curvatura <3 mm a libera installazione
Materiale
CF125 o CFeco200
Trasferimento dei carichi verticali:
Ogni costruzione di finestra è sostenuta da blocchi di supporto puntuali nel telaio. L’intero carico morto della finestra si concentra sotto questi punti di appoggio e deve essere trasferito in modo sicuro nella parete.
Versione 1
Forza per punto di fissaggio < 0,86 kN
Versione 2
1 punto di fissaggio aggiuntivo
Forza per punto di fissaggio < 1,23 kN
Versione 3
2 punti di fissaggio aggiuntivi
Forza per punto di fissaggio < 1,72 kN
È necessario utilizzare una staffa (versione 3) se la sporgenza del profilo conforme al clima è > 100 mm. Le singole forze di contatto nei punti di fissaggio possono essere determinate utilizzando il calcolatore di fissaggio COMPACFOAM. Ci contatti per ricevere il suo dimensionamento personalizzato.
Trasferimento dei carichi orizzontali:
I carichi orizzontali nelle costruzioni di finestre sono dovuti al vento o all’impatto sui vetri. Da qui vengono trasferiti alla struttura del telaio. Questo carico viene trasferito al telaio di montaggio in un punto attraverso il collegamento a vite laterale.
Collegamento inferiore
Collegamento laterale
Collegamento laterale con ampia sporgenza
A…. distanza massima di avvitamento in alto e sui lati <700mm o in base ai requisiti statici
B…. distanza massima tra i supporti in basso <500mm, disposizione sotto i punti d’angolo del pannello fisso Testa del cilindro del telaio della finestra ø 7,5mm, distanza e lunghezza di ancoraggio nel sottofondo in base ai requisiti statici o alle linee guida RAL. Non è necessario preforare il profilo isolante della sottostruttura!
attacco dal basso
Attacco a vite dal basso
attacco dal basso
Attacco a vite dall’alto
collegamento laterale
collegamento inferiore
A….max. Verschraubungsabstand <700mm
Vite a testa cilindrica per serramenti ø 7,5 mm, distanza e lunghezza di ancoraggio nel sottofondo in base ai requisiti statici o alle direttive RAL. Non è necessario preforare il profilo isolante della sottostruttura!
Toleranz
Lunghezza: +2/-2mm Tolleranze di fresatura: +/-0,3 mm Curvatura <3mm Chiavi a piuma libere +0,0/-0,5mm
Material
CF125 o CFeco200
1. Taglio dei profili su misura
2. Applicare l’adesivo
3. Preforatura e avvitamento
4. Posizionamento e allineamento dei restanti traversi
Varietà del sistema Klima Konform
Il sistema Klima Konform offre soluzioni speciali personalizzate per progetti edilizi impegnativi. Sezioni flessibili, forme speciali, cunei isolanti integrati o soluzioni individuali per l’intradosso: è possibile realizzare quasi tutte le esigenze. I profili inclinati appositamente realizzati nella parte superiore offrono inoltre una protezione ottimale dall’acqua piovana durante la fase di costruzione.
I prodotti non si deformano e non si piegano, il che garantisce un’eccezionale stabilità. Grazie al peso ridotto e all’elevata resistenza, sono anche facili e veloci da installare.
Questa varietà di opzioni garantisce una perfetta personalizzazione per ogni progetto e stabilisce nuovi standard di funzionalità, efficienza e qualità.
La produzione precisa è garantita da tecnologie all’avanguardia:
Forare la barra inferiore a 150 mm dall’estremità della barra e praticare i seguenti fori a intervalli di 700 mm.
Utilizzare MS-Polymer per i giunti d’angolo e di testa per creare connessioni ermetiche e a prova di pioggia battente.
Vengono utilizzate viti per telai di finestre da 7,5 mm con testa piatta. Le viti sono disponibili in lunghezze da 42 mm a 400 mm.
Profondità di avvitamento
La profondità di avvitamento dipende in larga misura dal materiale della struttura dell’edificio, poiché i diversi materiali hanno resistenze e proprietà diverse. I materiali duri, come l’acciaio o il calcestruzzo, richiedono una profondità di avvitamento minore, mentre i materiali morbidi, come il calcestruzzo cellulare o i mattoni leggeri, richiedono una profondità di ancoraggio maggiore per garantire una stabilità ottimale. Vedere la tabella seguente.
Preforatura
Il diametro di preforatura dipende dal materiale della struttura dell’edificio. In particolare per luce La foratura con impatto deve essere evitata per non danneggiare il materiale. Per i dettagli, faccia riferimento alla tabella sottostante.
Lunghezza della vite
La lunghezza della vite è determinata dalla sporgenza del sistema di installazione pre-murale (profondità) e dalle proprietà del materiale della struttura dell’edificio (profondità di avvitamento richiesta).
Per la profondità di foratura vale quanto segue: profondità di avvitamento + 10 mm.
Tavolo di foratura e avvitamento
COMPACFOAM può essere facilmente tagliato a misura utilizzando le seghe disponibili in commercio, come le seghe circolari, le seghe a pressione o le seghe circolari manuali. È importante utilizzare lame con un’ampia spaziatura dei denti e uno spazio libero per i trucioli.
Per il taglio di COMPACFOAM consigliamo lame con denti piatti e limitatore di spessore del truciolo e passo dei denti molto grande. I risultati di taglio ottimali si ottengono a 2000 giri al minuto.
Raccomandazione per la lama della sega
La linea guida ETB per i componenti anticaduta da pavimento a soffitto richiede una capacità di carico di almeno 2,8 kN nei punti di fissaggio pertinenti. Lo scopo delle vetrate anticaduta è quello di proteggere le persone dalla caduta a un livello inferiore. Sono progettate per ridurre al minimo il rischio di lesioni in caso di impatto e per garantire che l’area di circolazione sottostante non sia messa in pericolo da vetri rotti. Esempi di vetrate di questo tipo sono le balaustre, i parapetti delle scale in vetro e le finestre a tutta altezza.
Il sistema Klima Konform soddisfa tutti questi requisiti e offre quindi il massimo livello di protezione e sicurezza per gli elementi anticaduta.
Per gli elementi con caratteristiche anticaduta (ETB) – a seconda della categoria (A / C2 / C3) – il profilo della finestra deve essere fissato anche con una seconda vite (vite doppia). La distanza tra le viti è di 80 mm, la distanza dal bordo esterno del profilo di montaggio pre-muro è di almeno 40 mm e la profondità di avvitamento nel profilo di montaggio pre-muro deve essere di 80 mm.
In Austria, le distanze di fissaggio per tutti i tipi di finestre sono standardizzate a 700 mm. La linea guida RAL (DE) indica un massimo di 700 mm per le finestre in PVC e di 800 mm per le finestre in legno e alluminio. In linea di principio, le specifiche nazionali e di altro tipo devono essere rispettate!
Toleranz
Lunghezza: +2/-2mm Tolleranze di fresatura: +/-0,3mm Curvatura <3mm Chiavi a piuma libere +0,0/-0,5mm
Material
CF125 o CFeco200

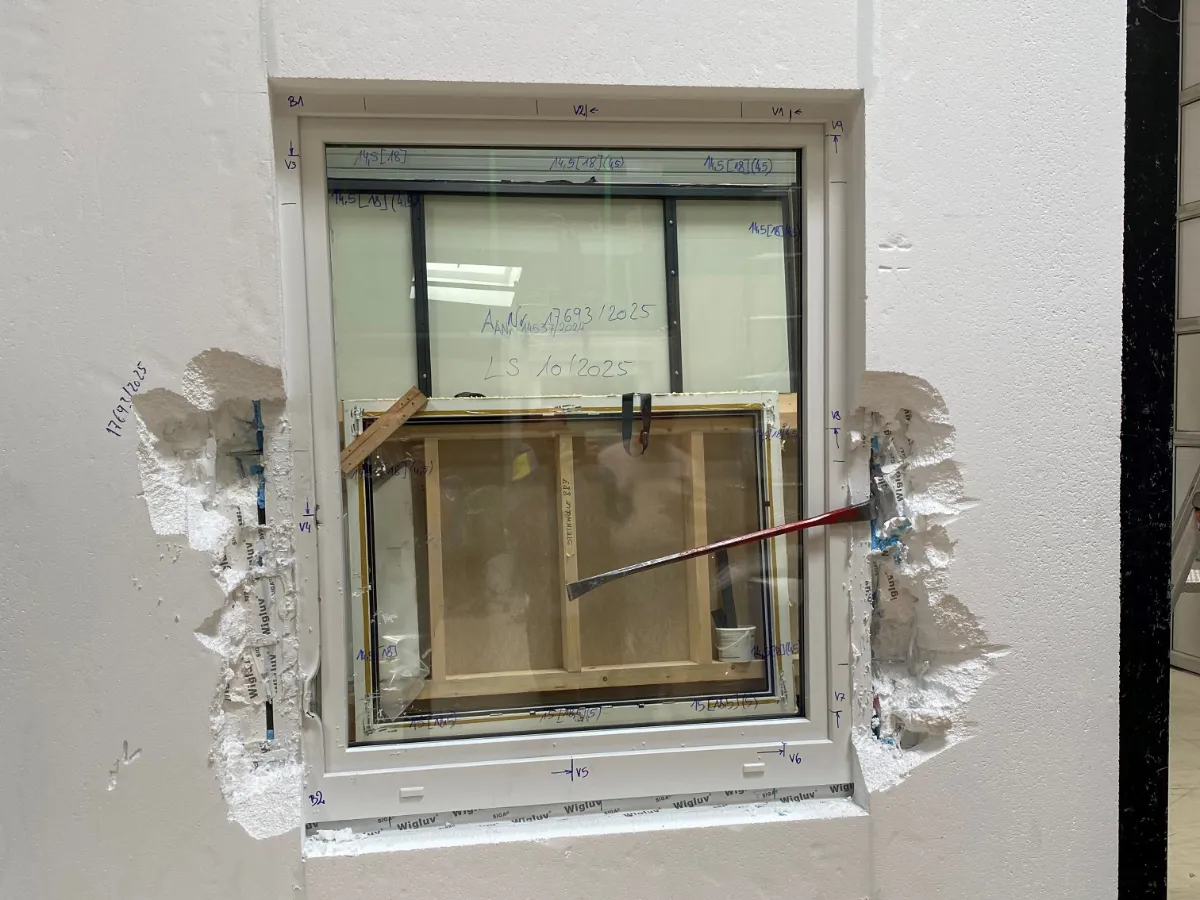

La protezione antieffrazione è testata in conformità a ÖNORM B 5338 e DIN EN 1627-1630 e comprende i seguenti requisiti:
Resistenza al carico statico
La capacità portante della struttura viene testata per tutti i punti critici utilizzando carichi di pressione di 3000 N RC2 e 6000 N RC3.
Resistenza al carico dinamico
Una prova d’urto a pendolo con un pneumatico gemello di 50 kg verifica la stabilità del sistema sotto l’azione di forze dinamiche nei punti deboli.
Resistenza ai tentativi di effrazione manuale
In un test in due fasi, le aree critiche vengono sottoposte a una prova di sicurezza con strumenti di scasso standardizzati. Il primo test viene effettuato tra il telaio della finestra e il sistema conforme al clima. Inoltre, viene effettuato un attacco al collegamento del sistema di installazione pre-murale al corpo della parete.
Insonorizzazione – Klima Konform
L’isolamento acustico svolge un ruolo centrale nell’installazione pre-murale, in particolare in aree come la costruzione di finestre, la costruzione di facciate e le costruzioni metalliche. L’uso mirato di materiali e tecniche innovative può ridurre al minimo i ponti acustici e garantire proprietà acustiche ottimali per l’edificio.
Materiali fonoassorbenti. I materiali ad alta densità come COMPACFOAM offrono eccellenti proprietà acustiche. L’elevata rigidità riduce efficacemente i ponti acustici e garantisce un isolamento acustico sostenibile dell’edificio.
Disaccoppiamento. Il disaccoppiamento meccanico della costruzione dalla parete riduce al minimo la trasmissione del suono trasmesso dalla struttura e ottimizza le prestazioni acustiche dell’edificio.
Isolamento termico: valore fRsi nell’installazione pre-murale con Klima Konform
La crescita della muffa è spesso causata da temperature troppo basse sulla superficie interna dell’intradotto. La norma DIN 4108-2 definisce il fattore di temperatura fRsi, che descrive il rapporto tra la temperatura superficiale e la temperatura interna ed esterna. Un valore di almeno 0,7 assicura che la temperatura rimanga abbastanza alta da impedire la formazione di muffa.
Nel Clima standard la temperatura superficiale critica è < +12,6 °Cche è a prova di possibile formazione di muffa.
Vantaggi dell’installazione con Klima Konform
Il sistema di installazione pre-murale Klima Konform migliora le curve di temperatura tra il sistema a parete e la finestra. Le isoterme mostrano chiaramente i vantaggi dell’installazione pre-murale rispetto all’installazione convenzionale.
Klima Konform raggiunge un isolamento termico ottimale che soddisfa i requisiti fRsi e previene la formazione di muffa.
Condizioni generali
Temperatura esterna: -5 °C
Temperatura interna: +20 °C
Umidità relativa esterna: 80 %
Umidità relativa interna: 50 %
Codifica dei colori delle isoterme:
Con l’aiuto di un processo di nuova concezione, la tecnologia delle particelle, siamo in grado di riciclare il 100% degli scarti di COMPACFOAM. CFeco200, il risultato di questo processo, offre le stesse buone proprietà di COMPACFOAM: elevata resistenza ed eccellente isolamento termico.
È possibile ordinare il sistema Klima Konform anche nella versione a riciclo sostenibile CFeco200.
In ogni caso, aumentate la percentuale di riciclaggio nell’edilizia e migliorate l’ecobilancio del vostro progetto e della vostra azienda. Perché tutelare l’ambiente significa mantenere le cose in circolazione invece di smaltirle a caro prezzo.
